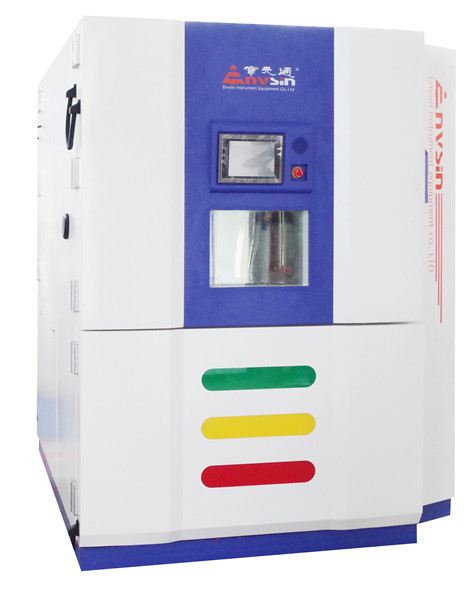

環境試験の部屋を選別するSAE-J1211 335Lの圧力

テストスペース

335L

内部サイズ

800*650*650mm(W×D×H)

外部サイズ

1800mm*2500mm*2300mm(W*D*H) (W*D*H) (W*D)

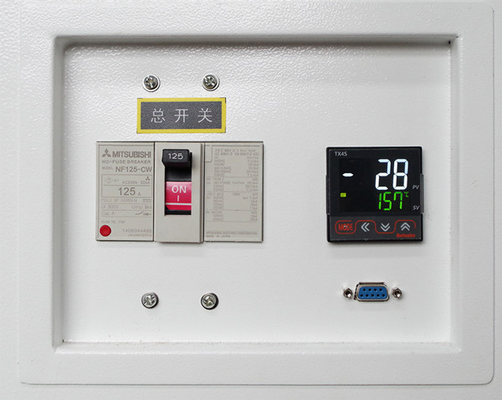

電源

AC380V±10%,50Hz±1 4本のワイヤ3相+アースワイヤ ((3/N/PE),アース抵抗<4Ω

マックス パワー

65KW

マックス.通貨

110A

冷却方法

水冷却

システム構造

3つの部分構造:不動の独立試験領域.前熱領域.前冷却領域

設置場所

• 強い電磁放射線源が近くにはない
• 排水システム近く (冷却装置から2m以内,冷却水については)
• 地面負荷容量 20000kg/m2未満
• 適切な電力供給と水供給を準備する
• 水やガスの供給が必要な場合は,事前に装備する必要があります
• 周囲温度: 5°C~25°C 推奨 25°C~35°C はうまく機能する (空気冷却モデル用) 5°C~40°C はうまく機能する (水冷却モデル用)
• 環境湿度:≤85%RH
• 周囲圧:86KPa~106KPa
• 設置スペースの保証は次のとおり

わかった

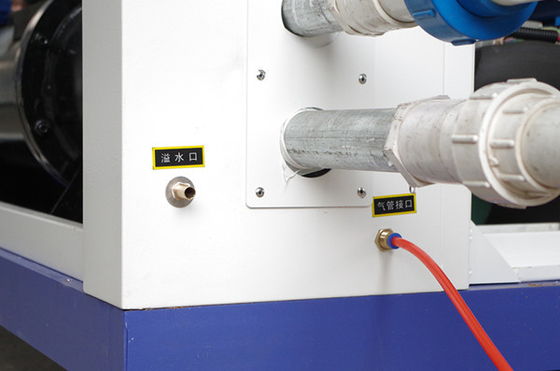

C についてオール水

水温:5°C≤水温≤28°C すべての技術指数,28°Cに達する

水源温度 ≤10°C,凝縮水発生を防ぐ必要がある

1試験室は空気冷却で,冷却水は必要ありません.

2: ユーザが冷却サイクル水システム,冷却塔の仕様≥15トンまたは冷却容量≥40KW(20°Cを設置する必要がある場合

3:冷却水システム GB50050-1995 工業サイクル冷却水処理設計規則規格であるべきです

水流量:≥15トン/h

パイプ直径:G2.5インチ ×2

液圧:0.3MPa・0.6MPa

液圧差 ≥0.2MPa

水質要件:GB50050-1995

空気圧縮

圧縮空気の供給圧:0.6MPa 〜0.7MPa

圧縮空気の湿度 圧縮空気の湿度 ≤30g/m3

圧縮空気の湿度 乾燥空気の使用下:≤1.5g/m3

作業室温ショック試験パラメータ

熱ショック試験室--S2

• 低温ショック範囲:−55°C−10°C
• 高温ショック範囲:+60°C+150°C

わかった

低高+室温ショック試験室-S3

• 低温ショック範囲:−65°C−10°C
• 高温ショック範囲: +60°C+150°C
• PAMP 環境ストレススクリーニング
• 低温範囲:−55°C−10°C
• 高温範囲: +60°C+125°C
• 温度グラディエント:3°C/min
• 温度変動:±0.1°C±1.0°C
• 温度均一性:±0.5°C±2.0°C
• 温度偏差:<±2°C

注記:

1. 負荷なしでの試験,他の特別注意事項がない場合,GB/T5170-2008を満たす.

20°C+60°Cの温度範囲で,ショック温度とRAMP環境ストレススクリーニング機能の設定は承認されません.

3. 25°Cの環境温度の空気冷却試験室での試験データ,良質な換気状態;35°C≥RT>25°Cの良好な機能;低温範囲冷却速度と熱負荷容量は,変化する環境温度によって影響されます..

4. 水冷蔵試験室での試験データ 水温 ≤28°C,液圧 0.3MPa 〜0.6Mpa,液圧差≥0.2Mpa

温度を温める

温度SV: +50°C+220°C

温度上昇時間 RT→+220°C 50分

温室温室は冷やさない

温度 PV:75°C+70°C

温度削減時間: RT-75°C 60分

暫定回復時間

<15分 (空気出口での測定)

試験基準

                          実験標準S2:

GB/T242322

MIL STD 202F 方法 107G

IEC 60068-2-14 試験 Na

BS 2011

DIN 40046 テスト Na

JESD22-A101-A

                          実験標準S3:

GJB 150.5-1986 年

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C60068-2-14 について

JASO D 0144

EIA JED-2531A

環境ストレススクリーニング試験基準:

IEC 60749-25 (JESD22-A104D)

IEC 60068-2-14NB (JIS C0025NB)

IEC 61747-5 (EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
