| ブランド名: | Envsin |
| モデル番号: | ECS7100-15 |
| Moq: | 1 |
| 価格: | To Be Negotiated |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 1ヶ月あたりの25 |

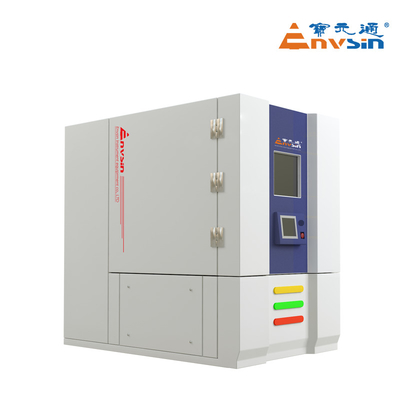

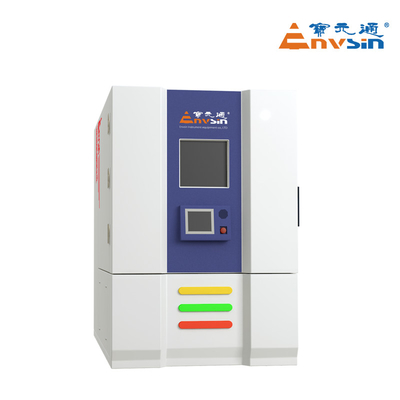

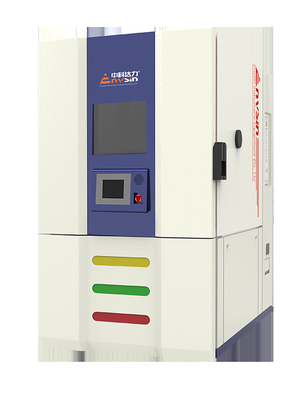

990L エス 気候室 SUS304 ステンレス鋼 温度 サイクル 気候室
高低温試験および全製品,機械部品,材料の急速温度変化ESS試験のために設計された.
|
テストスペース |
990L |
||
|
内部サイズ |
1100*950*950mm (W×D×H) (W×D×H) |
||
|
外部サイズ |
1350mm×1890mm×2050mm (W×D×H)
|
||
|
電源 |
AC380V±10%,50Hz±1,60A, 3/N/PE,アース抵抗 < 4Ω |
||
|
マックス パワー |
75KW (平均電力は約35KW) |
||
|
マックス.通貨 |
130A (平均電流は約55A) |
||
|
冷却方法 |
水冷却 (冷却システム) |
||
|
設置場所 |
わかった
|
||
|
冷却水 |
水温: 5°C≤水温 ≤28°C.水源が冷却水である場合は,温度が10°C以下である場合は,パイプから水が凝縮するのを防ぐためにいくつかの措置を講じなければなりません. |
1空気冷却の設計を採用すると,水は必要ありません.
2. ユーザが新しい冷却水循環システムを構築する必要がある場合. 冷却塔標準 ≥10t,または水冷却機の冷却容量≥35KW ((20°C).
3冷却水システム:GB50050-1995 |
|
|
水流量:≥10トン/時間 |
|||
|
パイプ直径:G2.5インチ ×2 |
|||
|
入口水圧:0.3MPa・0.6MPa |
|||
|
水圧差入口と出口:≥0.2MPa |
|||
|
水需要:標準GB50050-199を満たす5 |
|||
|
温度試験 |
温度範囲:70°C+180°C |
注記:1. 負荷なしの試験,GB/T5170-2008を満たす,他の特別通知がない場合.
2.環境温度は25°C,換気条件良好:35°C≥RT>25°Cではうまく機能する.冷却速度と熱負荷能力は,環境低温の影響を受ける. |
|
温度変動:±0.5°C |
||
|
温度均一性:0.1°C~2.0°C |
||
|
温度偏差:±0.1°C±2.0°C |
||
|
温度グラディアント:<2.0°C |
||
|
線形温度変化率 - 45 ~ + 100 °C, 15 °C / min 内に |
||
|
非線形温度変化率<15°C/分 |
||
|
温度湿度試験
|
温度範囲:+10°C+95°C |
|
|
湿度範囲:10%RH~98%RH |
||
|
温度均一性:±0.5°C±2.0°C |
||
|
湿度均一性:±1.0%RH±5.0%RH |
||
|
温度偏差:±0.1°C±2.0°C |
||
|
湿度偏差:±1.0%RH±5.0%RH |
||
|
温度変動:±0.1°C±0.5°C |
||
|
湿度変動:±1.0%RH±3.0%RH |
||
|
温度グラディエント:<2.0°C |
||
|
湿度グラディエント<5.0%RH |
||
|
試験基準 |
1 GB/T 2423.1 低温試験 |
5 GJB 150.3 高温試験 |
|
2 GB/T 2423.2 高温試験 |
6 GJB 150.4 低温試験 |
|
|
3 GB/T2423.34 気候サイクリング試験 |
7 GJB 150.9 気候試験 |
|
|
4 IEC60068-2 気候試験 |
8 MIL-STD-202G-103B湿度試験 |
|
|
負荷熱容量表 |
標準温度試験に適用する,負荷のための熱容量は異なる温度値によって異なります. |
|
|
温度と湿度制御図 |
 |
|
| 1部屋のドア | 2観察窓 |
| 3- コントロールパッド | 4- ライトを点け |
| 5ケーブルポート | 6拡張制御パッド |
| 7車輪 | 8電力配給板 |
