| ブランド名: | Envsin |
| モデル番号: | ESC-1000 |
| Moq: | 1セット |
| 価格: | $8000 >=1 Set |
| 支払条件: | T/T、L/C |
| 供給能力: | 1ヶ月あたりの10セット |

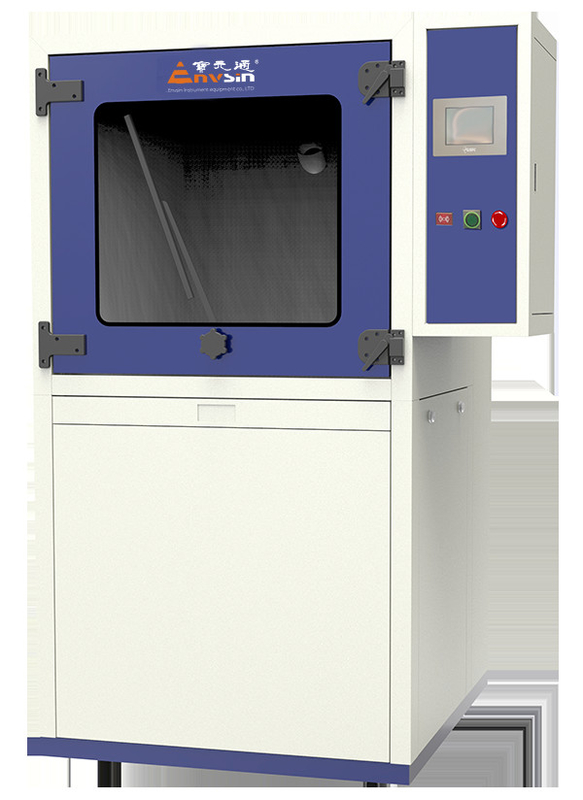

IP5x IP6X砂およびダスト試験チャンバー1000L SUS304インテリア材料
応用

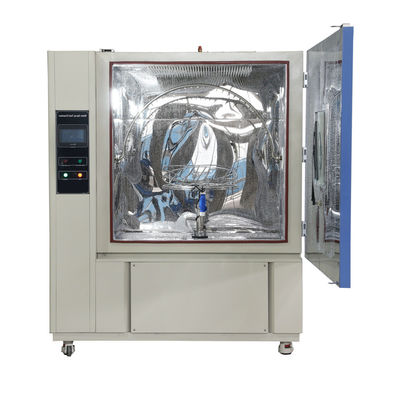

この雨試験装置は、非標準の装備です。人工シミュレーションレインテストボックスは、外部照明と信号装置、および自動車ランプハウジングの保護に使用されます。これは、航空宇宙、自動車とオートバイ、電気および電子機器、家電製品、科学研究、その他の分野に不可欠なテスト装置です。
| 1 特徴 | |
| 1.1テストスペース | 1000リットル |
| 1.2内部寸法 | 1000mm×1000mm×1000mm（w×d×h） |
| 1.3外部寸法 |
約：1500mm×1430mm×1920mm（w×d×h） （最終設計の対象となります） |
| 1.4電源 | AC380V±10％、50Hz±1 3相、4線 +接地ワイヤ（3/n/PE）、接地抵抗は4Ω未満です |
| 1.5最大システム電源 | 約：2kw |
| 1.6最大システム電流 | 約：7.9a |
| 2 仕様 | |
| 2.1温度。範囲 | rt ﹢10℃～﹢80℃ |
| 温度。偏差：±5.0℃ | |
| 温度変動：≤±2℃ | |
| 2.2湿度範囲 | 注：テスト環境条件：周囲温度は +25℃、相対湿度は85％以下、試験室には標本がありません |
| 2.3ほこりをテストします | 75μmのチャンバー穴を通過できる乾燥タルク、50μmの正方形の空のふるいのワイヤー直径 |
| 2.4ダスト濃度 | 2 ～5kg/m³ |
| 2.5標本風速 | ≤2m/s |
| 2.6程度の真空 | 2KPA（調整可能） |
| 2.7テスト基準 |
GB4208-93サンドダスト試験方法 GB2423.37-89サンドダスト試験方法 JIS D0207 |
| 3 構造 | |
| 3.1構造モード | テストチャンバーは積分構造を採用し、テストルームは本体です。電気制御キャビネットは、テストチャンバーの右側に設置されており、電動制御デバイスと操作パネルデバイスが組み込まれています。テストチャンバーの背面と底には、機械式および電気キャビン、組み込みのダストポンプ、サンドダストバイブレーター、その他のデバイスが設置されています。真空インターフェイスデバイス、砂およびダストヒーター、サンプル貯蔵ラック、砂およびダスト循環エアダクト、テストルームドア、およびその他のデバイスは、内側のテストスペースに設置するものとします。 |
| 3.2材料 |
エクステリア材料：コールドロールスチールプレート + 2つの側面の静電噴霧プロセス 内部材料：SUS304ステンレス鋼 断熱材：硬質ポリウレタン絶縁フォーム層 |
| 3.3チャンバードア |
シングルヒンジドア *1セット 合金プルボタンドアハンドル *1セット 大きなサイズのガラス表示ウィンドウ *1セット ビジュアルウィンドウマニュアルダストスクレーパー *1セット |
| 3.4作業スペースシェルフ | ステンレススチールグリッドサンプルラックx 1テストルームの下部にセット |
| 3.5作業スペースダストヒーター | FIN合金装甲電気ヒーターx 1セットで、湿度を減らすことができます。 |
| 3.6作業スペースは、ダストパスを循環します | パイプは、周波数変換ダストポンプによって制御され、スタジオの上部にあるダストアウトレットから砂を吹き、下部のダストアウトレットから砂を循環させます。 |
| 3.7テストチャンバー電気制御キャビネット |
スタジオの左側に小さな電動制御キャビネットが設置されており、ラッチドアカバープレートがあります 組み込みの電気コンポーネント、コントローラー、ドライバーなど 電気制御キャビネットの前に（テストチャンバーの右前面）、ヒューマンマシン相互作用のコントロールパネルがあります |
| 3.8テストチャンバーコントロールパネル |
ヒューマンコンピューターの相互作用LCDタッチスクリーンX 1セット、タッチコントロールとデバイスステータス情報表示の統合ディスプレイ 電源ボタンスイッチx 1 緊急停止スイッチx 1 アラームブザーX 1 |
| 3.9下部のダスト排出ボックス | テストチャンバー内の砂塵を収集して交換するためのテストチャンバーの底にある引き出しタイプダスト放電ボックス |
| 3.10砂およびほこりの移動装置 | 循環ダストチャネルダストポンプテストサンドダスト循環操作、ダストマウスダストダストバイブレーションポンプを返して、砂塵の降水凝縮を防ぐ |
| 4 温度および湿度調整システム | |
| 4.1温度制御モード | 閉ループフィードバック加熱制御システムは、温度センサー、コントローラー、ソリッドステートリレードライブモジュール、電気ヒーターのエグゼクティブ要素で構成されています。 PID制御計算方法を介して、試験室の周囲空気の温度は、脱水のために砂塵の温度が上昇するように、リアルタイムで迅速に動的に制御されます。 |
| 4.2湿度制御モード | 湿度センサー、コントローラー、エグゼクティブコンポーネントのソリッドステートリレー駆動モジュール、電気ヒーター、乾燥ファンフィードバック除湿暖房システム、システム設定を介して、リアルタイムの動的に、チャンバースタジオ環境エア除湿の迅速なテストでは、乾燥環境の砂塵は凝縮することは容易ではありません。 |
| 4.3コントローラー | PLCプログラマブルコントローラー |
| 4.4暖房ドライバー | 制御システム出力加熱信号→ソリッドステートリレーSSR→加熱アクチュエーター（高温および耐腐食性合金装甲電気ヒーター） |
| 4.5温度センサー | プラチナゴールドPT100Ω熱抵抗温度センサー |
| 4.6湿度センサー | 容量性湿度センサー |
| 5 サンドダストフロー制御システム | |
| 5.1サンドダストフロー制御モード | 風速センサー、コントローラー、電磁バルブ、ADドライバーモジュール、周波数コンバーター、ポンプ閉ループフィードバックコントロールシステムの遠心ダストにより、リアルタイムダイナミックテストボックススタジオダストスピード速度制御を介して、砂塵循環の流れを制御するために、リアルタイムのダイナミックテストボックススタジオダストスピード制御により、風速センサー、コントローラー、電磁バルブ、周波数コンバーター、遠心ダストによって。 |
| 5.2コントローラー | PLCプログラマブルコントローラー |
| 5.3ドライバー | デジタル信号ドライブステップレスコンバーター、広告ドライバー |
| 5.4アクチュエータ | 可変周波数ダストポンプ |
| 5.5センサー | 電子風速センサー |
| 6 制御システム | |
| 6.1 LCDタッチ制御システム | タッチコントローラーモジュール、プログラム可能なPLCコントローラー +統合カラーLCDタッチスクリーン。制御設定と状態情報表示を1つのインターフェイスに設定します（サンプル画像は参照のみ、エンティティの対象となる詳細） |
| 6.2インターフェイスを表示します | 7.0インチ800x480ドットマトリックスディスプレイTFTカラーLCDディスプレイ |
| 6.3動作モード | タッチスクリーンダイアログタイプの操作、入力パラメーターをタッチします |
| 6.4プログラムエディター | ユーザー定義のプログラムエディター、デフォルトで長い間除いて、カットして管理を変更することができます |
| 6.5データ表示 | 値、測定値、実行時間、プログラムの実行状態、出力状態、その他の情報を設定します |
| 6.6関数拡張 | 豊富な外部出力ポートプログラム可能なロジック制御により、インテリジェント検出チップ拡張機能 |
| 6.7データストレージと関数インターフェイス | 6.7.1データストレージ：ストレージ情報には、テストの日付と時刻、テストターゲット値、テスト測定値、およびその他の主要なテストパラメーターが含まれます。ストレージサンプリング時間を設定でき、1年以上のテストデータを保存できます。データは、外部ストレージメディア（USBディスク）を介してエクスポートできます。 |
| 6.7.2データインターフェイス：コントローラーには、データのダウンロードをサポートするための拡張可能なUSBインターフェイスがあります | |
| 6.7.3通信インターフェイス：上部PC通信機能ソフトウェアなど、RJ45データインターフェイスを備えたテストチャンバーをこのインターフェイスに接続して、コンピューターリモート管理機能を実現できます。 | |
| 6.8その他の関数 |
6.8.1障害アラームと原因、プロンプト機能の処理 6.8.2電源オフ保護機能 6.8.3温度、圧力、風速保護機能の上限と下限 6.8.4カレンダータイミング機能（自動開始と自動停止） 6.8.5スタートアップセルフチェック関数 6.8.6設定パスワード保護コントローラーは、パラメーターを設定できます |
| 7 安全保護装置 | |
| 7.1砂および粉塵循環システム |
7.1.1温度プロテクターをテストします 7.1.2ダストポンプの過負荷保護 |
| 7.2暖房システム |
7.2.1ヒーター空気燃焼保護 7.2.2ヒーター過負荷保護 |
| 7.3電源システム |
7.3.1電源フェーズ損失と位相シーケンスエラー保護 7.3.2電流保護制御回路を介した独立した短絡 7.3.3現在の保護に関する高電流主回路独立短絡 7.3.4 ELBCリークサーキットブレーカー漏れ保護、RC電子サージ波保護 |
| 7.4その他 | テストチャンバーシェルの接地保護 |
基準
ダストプルーフテストチャンバーは、GB4208-93（IEC60529-2001に相当）「シェル保護グレード（IPコード）」に従って設計および製造されています。これは、5と6の最初の特徴的な数字（IPX5およびIPX6）の電気製品の砂とダストテストに適しています。
テストボックスは、定期的に制御できる、非層の垂直循環空気流を提供できます。同時に、テストされた製品のシェルを汲み上げるための真空ポンプが装備されており、ポンプの体積と圧力差を調整できます。さらに、標準的な環境条件下でテストが実行されるように、気温制御装置が装備されています。
標準の要件によれば、このテストボックスは、人工類推ダスト環境を採用して、テストした製品のダストプルーフ能力をテストします。特定の要件と資格基準は、GB4208-93（IEC60529-2001）または製品の関連基準に従う必要があります。
よくある質問
1。あなたは工場/製造業者ですか、それとも取引会社ですか？
私たちは環境試験室の工場/製造業者です
2。OEM/ODMサービスを提供していますか？
はい、OEM/ODMサービスを提供することで豊富な経験があります。提供されるデザインサービス。
3。機械は外部で使用できますか？
防水機能を使用すると、外部で使用できます。
4。あなたのMOQは何ですか？
任意の数量は受け入れられます。
