| ブランド名: | Envsin |
| モデル番号: | ESC-1000 |
| Moq: | 1セット |
| 価格: | $8000 >=1 Set |
| 支払条件: | T/T、L/C |
| 供給能力: | 1ヶ月あたりの10セット |
| 1つの特徴 | |
| 1.1テスト スペース | 1000リットル |
| 1.2内部次元 | 1000mm×1000mm×1000mm （W×D×H） |
| 1.3外部次元 |
およそ:1500mm×1430mm×1920mm （W×D×H） （最終的な設計に応じてありなさい） |
| 1.4電源 | AC380V±10%、3-Phase 50Hz±1 4ワイヤーは+抵抗を基づかせているグラウンド ワイヤー（3/N/PE） 4Ωよりより少しである |
| 1.5最高システム力 | およそ:2KW |
| 1.6最高システム流れ | およそ:7.9A |
| 2指定 | |
| 2.1臨時雇用者。範囲 | RT﹢10℃~﹢80℃ |
| 臨時雇用者。偏差:±5.0℃ | |
| 温度の変動:≤±2℃ | |
| 2.2湿気範囲 | 注:テスト環境の状態:周囲温度は+25℃の相対湿度≤85%のテスト部屋の標本ではない |
| 2.3テスト塵 | 75μmの部屋の穴を通ることができる乾燥したタルク50μmの正方形の空のふるいのワイヤー直径 |
| 2.4塵集中 | 2~5kg/mの³ |
| 2.5標本の風速 | ≤2m/s |
| 真空の2.6度 | 2Kpa （調節可能な） |
| 2.7テスト標準 |
GB4208-93砂の塵テスト方法 GB2423.37-89砂の塵テスト方法 JIS D0207 |
| 3構造 | |

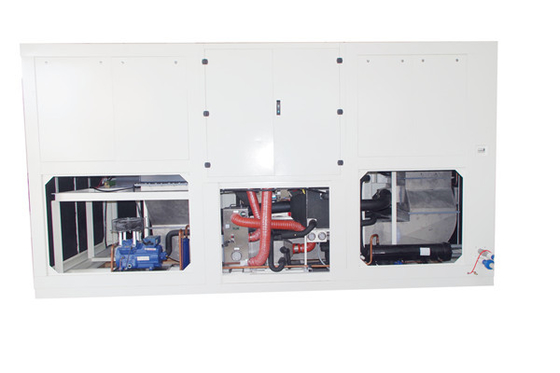

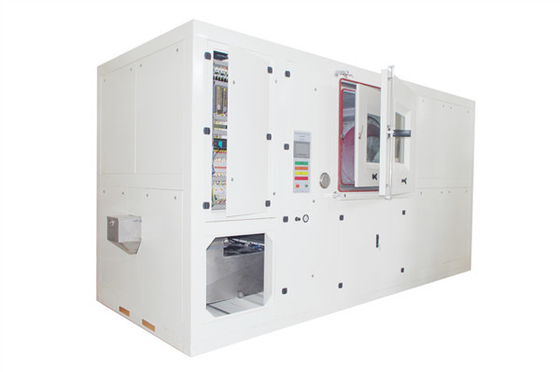

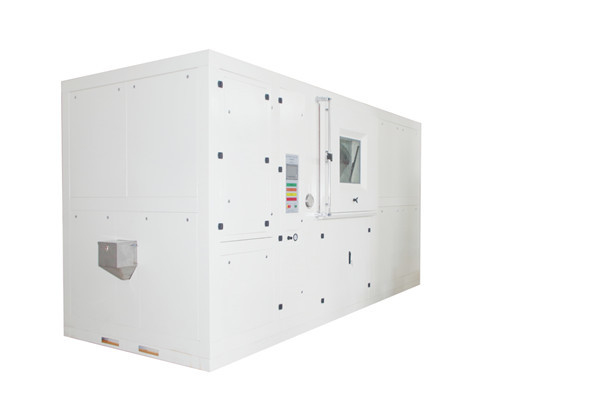

| 3.1構造モード | テスト部屋は必要な構造を採用し、テスト部屋は主体である。電気制御のキャビネットは作り付けの電気制御装置および作動のパネル装置が付いているテスト部屋の右側で、セットアップされる。テスト部屋の後部そして底は機械および電気小屋、作り付けの塵ポンプ、砂の塵のバイブレーターおよび他の装置によってセットアップされる。真空インターフェイス装置、砂および塵のヒーター、サンプル貯蔵の棚、砂および塵の循環の送風管、テスト部屋のドアおよび他の装置は内部テスト スペースでセットアップされる。 |
| 3.2材料 |
外部材料:冷間圧延された鋼板+両面静電気の噴霧プロセス 内部材料:SUS304stainlessの鋼鉄 絶縁材:堅いポリウレタン絶縁材の泡の層 |
| 3.3部屋のドア |
単一の蝶番を付けられたドア*1セット 合金の引きボタンのドア ハンドル*1セット 大型のガラス見る窓*1セット 視覚窓の手動塵のスクレーパー*1セット |
| 3.4作業域の棚 | ステンレス鋼の格子サンプル棚Xテスト部屋の底の1セット |
| 3.5作業域の塵のヒーター | セットひれの合金の装甲電気ストーブx 1が砂の塵湿気の反固まる怯固熱を減らすことができる |
| 3.6作業域は塵道を循環する | 管はスタジオの上で塵の出口からの砂および底で塵の出口からの砂を吹くために周波数変換の塵ポンプによって制御される砂および塵の送風管を循環する、 |
| 3.7テスト部屋の電気制御のキャビネット |
小さい電気制御のキャビネットは掛け金のドアのカバー プレートが付いているスタジオの左側で、取付けられている 作り付けの電装品、コントローラー、運転者、等 電気制御のキャビネット（テスト部屋の右の前部）の前にhuman-machine相互作用のためのコントロール パネルはある |
| 3.8テスト部屋のコントロール パネル |
マンマシンインタフェースLCDのタッチ画面Xの1セット、タッチ・コントロール統合および装置状態の情報表示装置 力ボタン スイッチX 1 非常停止スイッチX 1 警報ブザーX 1 |
| 3.9底の塵放出箱 | テスト部屋の砂の塵を集め、取り替えるためのテスト部屋の底の引出しのタイプ塵の排出箱 |
| 3.10砂および塵の移動装置 | 循環の塵チャネルの塵ポンプ テスト砂の塵の循環操作、塵の砂の塵の沈殿物の凝縮を防ぐ帰りの口の砂の塵の振動ポンプ |
| 4つの温度および湿気の調整システム | |
| 4.1温度調整モード | クローズド・ループ フィードバックのヒート コントロール システムは温度検出器、コントローラー、半導体継電器ドライブ モジュールおよび電気ストーブの管理の要素で構成される。P.I.D制御計算方法によって、テスト部屋の周囲の空気の温度はリアルタイムに砂の塵の温度が脱水のために増加するように、すぐに動的に制御され。 |
| 4.2湿気の制御モード | 湿気センサーによって、コントローラー、半導体継電器の管理部品の運転モジュール、電気ストーブ、乾燥したファンのフィードバックの除湿の暖房装置は、実時間システム設定を通して動的にすぐに部屋のスタジオの環境の空気除湿をテストするために、乾燥した環境の砂の塵凝縮物の集塊に容易ではない。 |
| 4.3コントローラー | PLCのプログラマブル コントローラ |
| 4.4熱する運転者 | 制御システムの出力暖房信号の→の半導体継電器SSR→の暖房アクチュエーター（高温および防蝕合金装甲電気ストーブ） |
| 4.5温度検出器 | プラチナ金PT100 Ωの熱抵抗の温度検出器 |
| 4.6湿気センサー | 容量性湿気センサー |
| 5つの砂の塵のフロー制御 システム | |
| 5.1砂の塵のフロー制御 モード | 風速センサーによって、コントローラー、電磁石弁、広告の運転者モジュール、頻度コンバーター、微積分のP.I.D制御方法によるポンプ閉じたループのフィードバック制御システムの遠心塵、砂の塵の循環の流れを制御するために速く制御を微調整する実時間動的テスト箱のスタジオの塵の風速。 |
| 5.2コントローラー | PLCのプログラマブル コントローラ |
| 5.3運転者 | ディジタル信号 ドライブsteplessコンバーター、広告の運転者 |
| 5.4アクチュエーター | 可変的な頻度塵ポンプ |
| 5.5センサー | 電子風速センサー |
| 6制御システム | |
| 6.1 LCDのタッチ・コントロール システム | 接触コントローラー モジュール、プログラム可能なPLCのコントローラー+統合された色LCDのタッチ画面。1つのインターフェイスの置かれた制御設定そして状態情報の表示（サンプル映像は実体に応じて参照、細部だけのためである） |
| 6.2表示インターフェイス | TFT色LCDの表示が付いている7.0インチ800X480のドット マトリクスの表示 |
| 6.3運営方法 | タッチ画面 ダイアログのタイプ操作、タッチ入力変数 |
| 6.4プログラム編集者 | ユーザー定義 プログラム編集者、デフォルトの保存は長い間、切口および変更管理のどれである場合もある |
| 6.5データ表示 | 設定値、測定値、走行時間、プログラム走行状態、出力状態および他の情報 |
| 6.6機能延長 | 豊富で外的な出力ポートのプログラム可能な論理制御を使って、理性的な検出の先端延長能力 |
| 6.7データ記憶および機能インターフェイス | 6.7.1データ記憶:貯蔵情報はテスト日時のテスト目標値が含まれ、測定値および他の主要なテスト変数をテストする。貯蔵の試しの時間は置き1年以下のテスト データは貯えることができる。データは外部ストレージ媒体（USBディスク）によって輸出することができる; |
| 6.7.2データ インターフェイス:コントローラーにデータ ダウンロードを支える拡張可能なUSBインターフェイスがある | |
| 6.7.3通信用インタフェース:RJ45データ インターフェイスが付いているテスト部屋は、上部のPCコミュニケーション機能ソフトウェアのようなこのインターフェイスに、コンピュータ リモート管理機能を達成するために接続することができる; | |
| 6.8他の機能 |
6.8.1敏速な機能を処理する欠陥の警報および原因 6.8.2電源遮断の保護機能 6.8.3温度、圧力、風速の保護機能の上部および低限 6.8.4カレンダーのタイミング機能（自動開始および自動停止） 6.8.5起動の自己検査機能 6.8.6セットのパスワード保護のコントローラーはセット変数である場合もある |
| 7安全防御装置 | |
| 7.1砂および塵の循環システム |
7.1.1温度の保護装置上のテスト スペース 7.1.2塵ポンプ積み過ぎの保護 |
| 7.2暖房装置 |
7.2.1ヒーターの空気焼跡の保護 7.2.2ヒーターの積み過ぎの保護 |
| 7.3電源システム |
7.3.1電源段階の損失および段階の順序の誤りの保護 7.3.2現在の保護制御回路上の独立した短絡 7.3.3現在の保護上の高い現在の主要な回路の独立した短絡 7.3.4 ELBCの漏出遮断器の漏出保護、RCの電子サージの波の保護 |
| 7.4他 | 保護を基づかせているテスト部屋の貝 |
