IPX7 防水基準の遵守のためのエネルギー効率の良い信頼性の高い雨試験室

製品名

防水試験室

製品モデル

BY-IPX7

試験や保管を禁止する

易燃性,爆発性,揮発性物質

生物学的特徴を持つ生物学的標本

粒子放射と強い電磁気干渉能力を持つ標本

高強度で体幅が大きくなるかもしれない標本

応用:

この浸透試験室は,電子機器や電気機器,ハードウェアツール,機械部品の殻保護層の浸透を試験するために適用されます.リアルなアナログ電子製品とそのコンポーネントが輸送中に暴露され,防水性能を向上させるため

この防水試験室は,IEC60529,GB4208 DIN40050-9,ISO20653に対応しています.試験機能は,保護庫の保護クラスIEC (IP補足コード強化試験) の製品検査に使用されます.DIN40050規格の関連仕様に従って製造され,関連する標準的な囲い保護レベル試験方法を満たしています.

M についてテクニカルパラメータ

IPX7

外側の外蓋の最も低い点は,高度が850mm未満で,水面より1000mm以下である.

外側の外蓋の最高点は,水面より150mm以下で,850mm以上の高さでなければならない.

水圧: 1000kpa (コントローラが表示できる)

試験時間は少なくとも30分.

他:サイズ (未定)

試験基準

SO16750-1-2006 道路車両用電気および電子機器の環境条件及び試験 (一般規則)

DIN40050-9 シェル保護クラスのIPコード

ISO20653道路車両 - 保護度 (IPコード) - 電気機器を外物,水,接触から保護する

IEC60529 電気室内保護分類 (IP) コード

GMW 3172 ((2007) 車両環境,信頼性,性能に関する一般要件

VW80106-2008 自動車の電気および電子部品の試験条件

QC/T 417.1 ((2001) 車両用ワイヤリングハーネスコネクタ 第1部分

GB4208 収納の基準

Rシステム

システム構造

長期的に清潔な水路を確保するために,雨水の試験が停止すると,水管の水は自動的に水タンクに戻ります.水を絞り出すために圧縮空気によって圧縮されます路面水体の汚れを防ぐために,水管と滴水頭に水がないように.

試験により大量の雨水の流れが生じるため,試験から落ちる雨水が,内部ボックスの作業室の下部にある溢れ口を通って中心的に集められる.,フィルターを通して再利用されます

排水床排水

試験箱の底には排水溝と排水穴があります.雨テストの後,蓄積した水は沈殿タンクに入り,フィルタリングされ,再び使用されます.排水溝は地面に平らで,試験箱の床の負荷重量や試験製品の入出に影響を与えない..

水圧流量制御方法

閉ループフィードバック制御システムは,水圧センサー,水流量センサー,コントローラ,電磁弁,AD駆動モジュール,周波数コンバーターで構成される.水圧流量調節ポンプPID制御

アルゴリズムは,試験室をリアルタイムで動的に操作するために使用されます. 試験室ノズルの水圧流量は細かく迅速に調整されます. (画像は参照のみです)

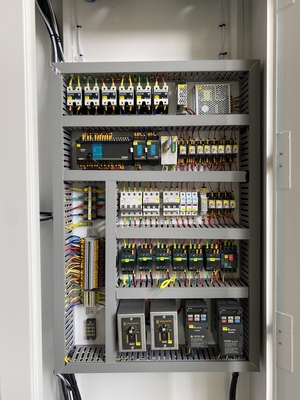

運転手

デジタル信号駆動のステップレスインバーター,AD駆動モジュール (写真は参照のみ)

アクチュエータ

低騒音,コンパクトな構造,小さな設置スペースの水平多段階遠心水ポンプを使用する (画像は参照のみ)

水力流量センサー

電子液体圧力センサー,電子液体流量センサー (画像は参照のみ)

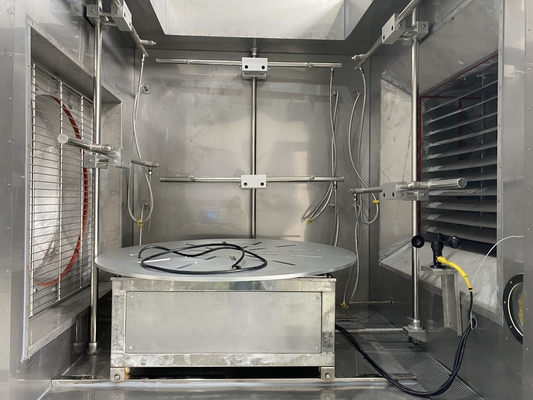

水ノズル

特殊の雨滴試験ノズル,水噴霧試験ノズル (写真は参照のみ)

凝縮液の排水孔

作業場内の凝縮物と凝縮物を含む排水孔

溢れる穴

箱の内部には,試験室のガイド水を導くために溢れ穴が配置されています.
