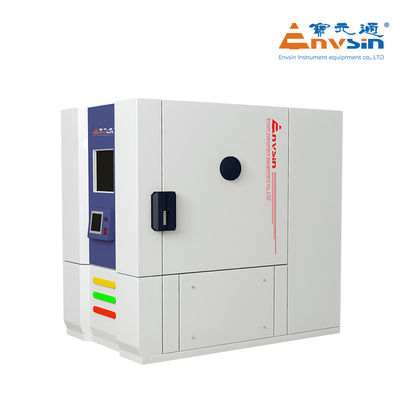

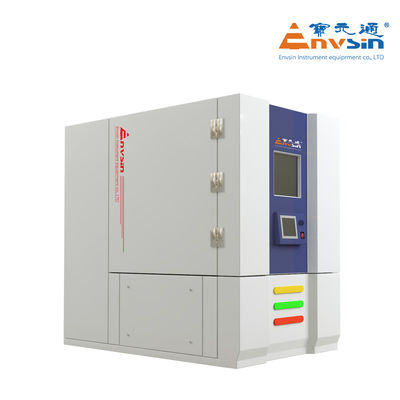

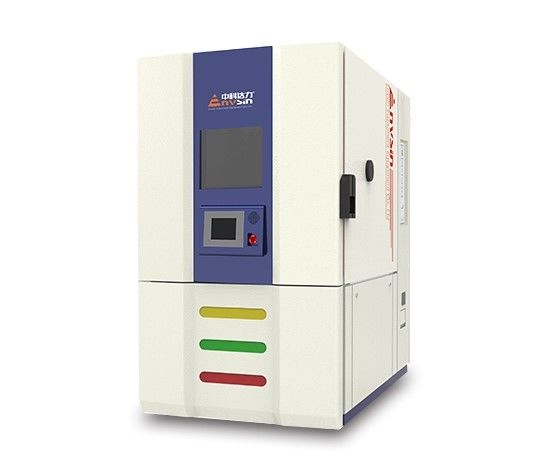

極端な環境試験のためのウォークイン温度湿度室

テストスペース

600L

内部サイズ

800*800*950mm (W*D*H)

外部サイズ

1090mm*1960mm*1995mm (W*D*H)

電源

AC380V±10%,50Hz±1,60A, 3/N/PE,アース抵抗 < 4Ω

マックス パワー

60KW (通常35KW)

マックス.通貨

100A (通常の30A)

冷却方法

水冷却 (冷却システム)

設置場所

• 作業場 の 地面 は 平ら な もの で,良き 換気 を 与え て いる べき で,燃える 物,腐食 的 な ガス や 塵 は ない べき です.
• 強い電磁放射線源が近くにはない
• 排水システム近く (凝縮水の場合2メートル以内)
• 地面負荷容量は15000kg/m2未満
• 適切な電力供給と水供給を準備する
• 水やガスの供給が必要な場合は,事前に装備する必要があります
• 周囲温度: 5°C~25°C 推奨 25°C~35°C はうまく機能する (空気冷却モデル用) 5°C~40°C はうまく機能する (水冷却モデル用)
• 環境湿度:≤85%RH
• 周囲圧:86KPa106KPa
• 設置スペースの保証は次のとおり

わかった

冷却水

水温: 5°C≤水温 ≤28°C.水源が冷却水である場合は,温度が10°C以下である場合は,パイプから水が凝縮するのを防ぐためにいくつかの措置を講じなければなりません.

1風冷却の設計を採用した場合,水冷却を必要としません

2. ユーザが新しい冷却水循環システムを構築する必要がある場合. 冷却塔標準≥10t,または水冷却機の冷却能力≥35KW ((20°C)

3冷却水システム:GB50050-1995

水流量:≥10t/h

パイプ直径:G2.5インチ ×2

入口水圧:0.3MPa・0.6MPa

水圧差入口と出口:≥0.2MPa

水需要:標準GB50050-1995を満たす

温度試験

温度範囲:70°C+180°C

注記:

1. 負荷なしの試験で,GB/T5170-2008を満たす,他の特別通知がない場合.

2.環境温度は25°C,換気条件良好:35°C≥RT>25°Cではうまく機能する.冷却速度と熱負荷能力は,環境低温の影響を受ける.

温度変動:±0.1°C±0.5°C

温度均一性:±0.5°C±1.0°C (空)

温度偏差:±0.1°C±0.5°C

温度グラディアント:<2.0°C

線形温度変化率

-40°C+125°C,11°C/分,PCBの負荷が5kgで

非線形温度変化速度:15°C/分

試験基準

1.GB/T 2423.1 低温試験

4.GJB 150.3 高温試験

2.GB/T 2423.2 高温試験

5.GJB 150.4 低温試験

3.GB/T2423.22 (サイクリング試験期間)

6.IEC 60068-2 (気温試験)

負荷熱容量表

標準温度試験に適用する,負荷のための熱容量は異なる温度値によって異なります.

構造モード

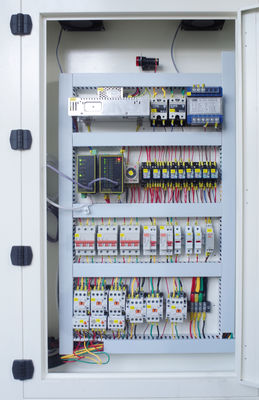

• テストルームは上部 冷蔵庫は下部 電源配送制御は裏側
• 主なコントロールパネルは玄関で 延長パネルは右側です

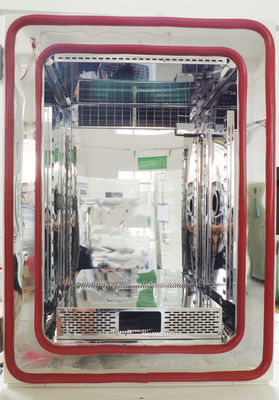

• ドアは右から左に開きます.空気循環チャネルとエアコンシステムは,テストスペースの裏側にあります:冷蔵熱交換器温度と湿度感知装置

構成

• 表面材料:両面が静的で覆われた冷たい鋼
• 内部材料:SUS304 不同鋼
• 断熱材料:硬いポリウレタン泡の断熱層

負荷を負う

• 棚の積載容量:≤50Kg (平均積載)
• 試験用ケース枠の軸承容量:≤20Kg (平均負荷)
• 試験スペース総重量 (棚と底) ≤80kg

部屋のドア

• 左側にあるヒンジを持つ単一のドア.
• ドアのサイズ:800×950 mm ((W×H);
• シリコンゴムを装備し,内部で冷却防止の暖房システム

観察窓

サイズ:280×400mm ((W×H) 覆い付いた防凍熱空洞ガラス

ケーブルポート

左側と右側には Φ50 mm の 2 つのポートがあり,スクリューキャップと柔らかいシリコンプラグがあります.

フロアランプ

観察窓から

棚

標本のために内側に2つの棚があり,高度を調節できます.

排水孔

外部のコンデンサス水の排水孔

流出口

凝縮水排出用のケースの裏側に位置する

移動型キャスター

安定した輪

水と電気の分離設計

湿度システムと電気制御システムは安全のために分離されています ((特許番号:ZL201220245236.8)
