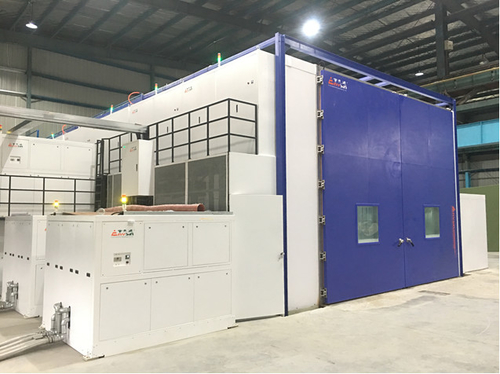

ウォークイン車両温度湿度室

モデル番号: ETCZ686/6090 1温度・湿度試験の仕様: 温度範囲:-70°Cから90°C 湿度範囲:20%~98% 2部屋の容量 I.試験室: 7000mm × 14000mm × (8000/4500) mm (長 × 幅 × 高さ) • 14000mm の深さは3つの部分に分けられる: 10000mm + 4000mm (中央部分には隔壁プレートがあり,各セクションは別々に分割されます). A. 約7000mm × 10000mm × 8000mm (幅 × 深さ × 高さ) (560m3) B 約7000mm × 4000mm × 4500mm (幅 × 深さ × 高さ) (126m3) II 外部寸法: 16200x15700x8850mm ((W*D*H) 突出部を除く移行室のサイズを含む. III. 移行室の大きさ:1500x1500x2200mm ドアの開口サイズ:900x1900mm (WH) 観測窓:400x500mm (WH) 監視室の独立構造:3000x4000x2500mm (WDH) IV. 倉庫A:メインドア: 6600x5000mm (W*H),単一のドア,電気側滑りドア主ドアの両側には,約400x500mmの観測窓があります V. 倉庫B: メインドア: 補助電源付きスライド式, 1 人で操作可能, 密封性良好, サイズ: 4000x4500mm (W*H), メインドアの両側に 1 つの観察窓: 400x500mm VI. 倉庫間の隔壁: 双層隔壁,隔壁ドアと2つの予備試験穴,穴直径150mm,隔壁ドア開口サイズ: 6600x4500mm 3試験基準 I.空荷の温度と湿度測定 • 温度範囲: -60°C ~ 90°C • 湿度範囲: 25% RH ~ 98% RH • 温度変化速さ: ≥1°C/min (−55°C~70°C) II. 負荷の温度変化速度の測定車両総重量60T,恒温熱負荷150KWの条件: A.加熱速度: ≥1°C/分 (−55°C~70°C,平均値) B. 冷却速度は: ≥0.5°C/min (−55°C~70°C,平均値) 車両総重量45T,加熱・冷却熱負荷50KW条件: C.加熱速度: 1°C/分 (−55°C~70°C,平均値) D. 冷却速さ:0.5°C/分 (−55°C~70°C,平均値) 車両総重量15T,加熱・冷却熱負荷50KW条件: E.加熱速度: 1°C/分 (−55°C~70°C,平均値) F. 冷却速さ:0.5°C/分 (−55°C~70°C,平均値)

2025.02.15

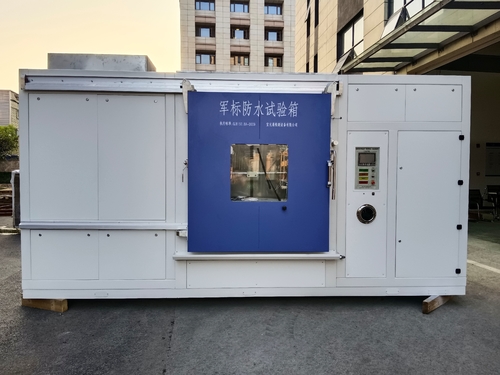

軍用雨試験室

モデル番号:EFS-PRO-5600 試験要求: 5°18 m/s (誤差 ±5%) で,雨滴が 0°45° の角度で試験製品に均等に衝突することを確保する.(風速噴霧試験は,試験台を内室の位置と,垂直軸に沿った上部滴滴トレイの位置を調整して実施できます.雨滴が 0°45° の角度で製品にぶつかりることを可能にします.) 1温度試験の仕様: 温度範囲: RT+10°Cから55°Cまで調節可能 (試料は,温度を維持するために予熱することができます: 雨水の温度 +10°Cから55°C) 温度偏差: ±2.0°C 温度変動: ±0.5°C 2雨試験の仕様: I. 降雨量: 100 mm から 280 mm/h まで調整できます. II. 雨滴速さ: 9 m/s (速度は,上部滴滴トレイの高さを変更することで調整することができ,水が自由落下によって加速することができます.) III. 雨滴直径: 0.5 mm 〜 4.5 mm. IV. 雨噴霧試験期間: 0~999分まで調整可能. V.複数のノズル,ノズル間隔: 710 mm. VI.スプレー圧力: ≥276 kPa. VII.雨滴直径: 0.5 mm~4.5 mm. 流量: 約1200L/h IX.ノズル:上部に設置され,角と高度を調節できる方角で,標本の表面面積 ≤0.56 m2内に少なくとも1つのノズルが設置されることを確保するために特別に設計された.試料表面からのノズルの距離が450×500 mmで,. X 水噴霧試験期間: 0~999分まで調整可能 XI.滴孔直径: φ0.5 mm. XII.滴孔直径: 0.5 mm/4.5 mm (滴滴トレイから1メートル以内で測定する). XIII 典型的な滴滴速さ: 140 L/m2/h と 300 L/m2/h,他の速度は調整可能である. XIV. 雨滴速さ: 9 m/s (速度は,上部滴滴トレイの高さを変更することで調整することができ,水が自由落下を通じて加速することができます). XV.滴滴穴間隔: 20 mm. XVI 噴霧ノズル:水滴を形成する統合ノズル. XVII.滴滴試験期間:0~999分まで調整可能. 3試行テーブルを回転させる I. テーブルサイズ: 直径1000mmの円形テーブル II.テーブル回転速度: 1°5回転/分,速度調整可能 III.回転角: 90°,180°,270°,または360°に調整可能であり,各角度に対して調整可能な停留時間 IV.重量容量: 400kg V.位置調整: 位置調整のために左または右に移動する能力を持つ,室内の中央ガイドレールに固定 4トップドリップトレイ: I.滴水高: >4100mm,滴水トレイはモーター駆動で,高度を調整できる II.ドリップトレイ面積: 1000 × 1000mm 5部屋の容量 I.試験容量: 5600L II 内部寸法: 2200×1500×1700mm (W*D*H) III 外部寸法: 5200mm×2400mm×6870mm (W*D*H) IV ドアのサイズ: 2100×1400 ((W*D)
